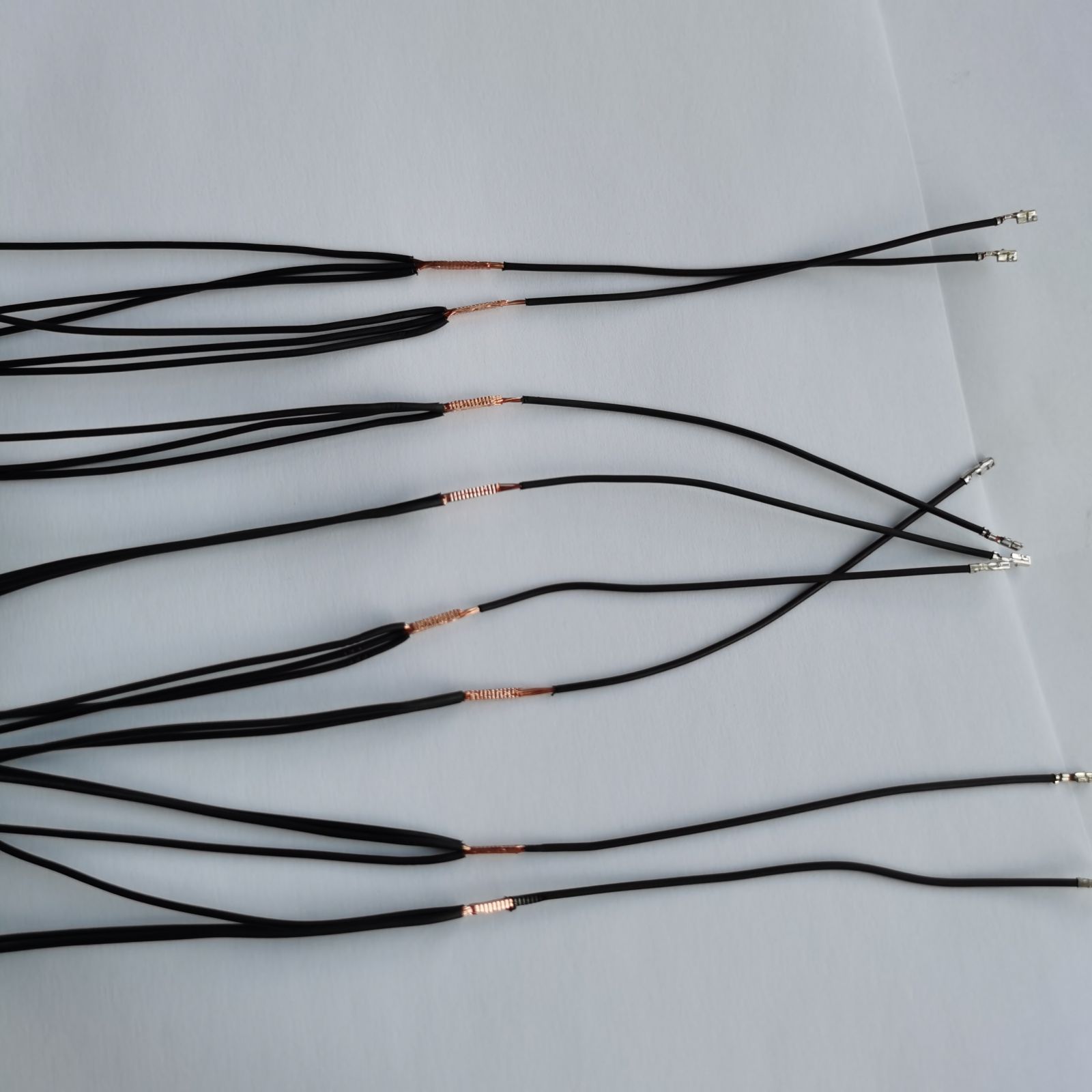

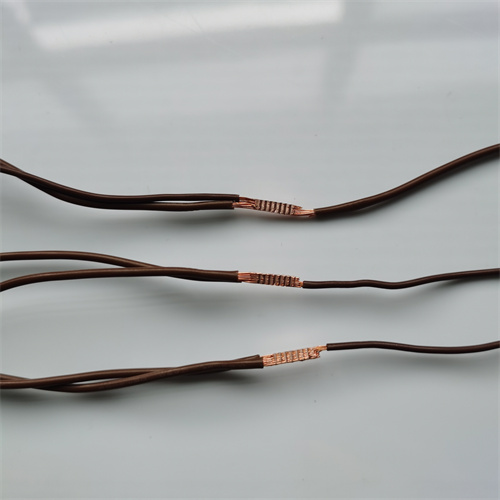

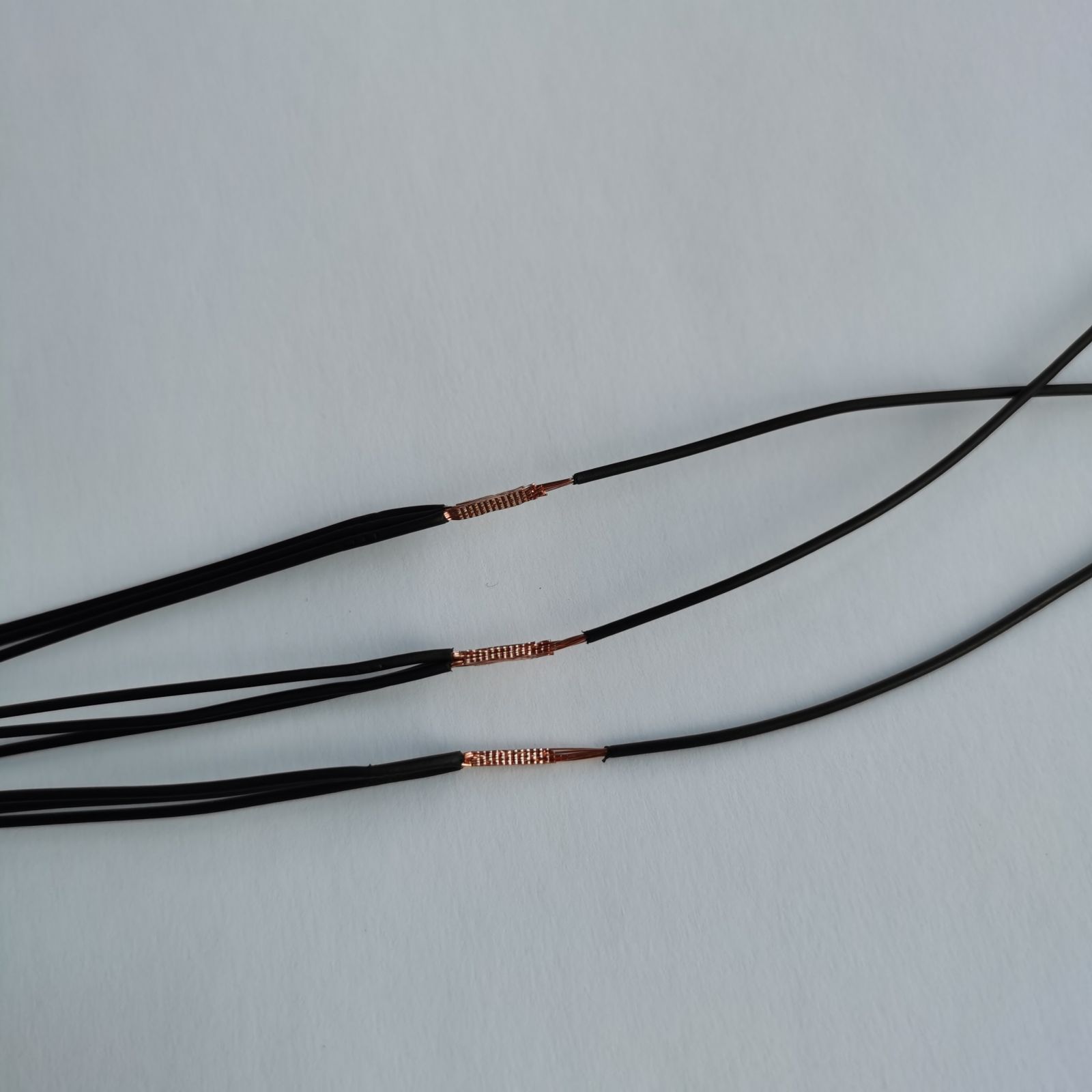

多股電源銅線線束搭接超聲波焊線機焊接視頻如下： 可以跳轉

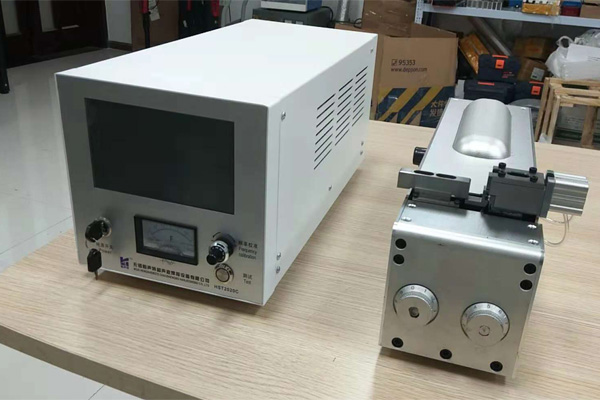

多股電源銅線線束搭接超聲波金屬焊接機調機規范
1,超聲波焊接機底板、焊座高度調整： 調節焊接底板與焊座鎖緊座平齊;焊座高出焊接鎖緊座7mm 標準：將超聲波焊接機夾具或套Tab夾具放于底板上，要求Tab無傾斜，極耳無彎曲;
2,定位塊/定位銷調節： 將套Tab夾具(裝有已切極耳的電芯、Tab)放于底板上，選擇被焊極耳于焊座(估計焊接位置)上，將 定位塊靠在套Tab夾具尾部，略緊螺絲，使定位塊固定，將焊頭放下，觀察印痕是否位于極耳中間，Tab是否滿焊，焊印面積是否符合要求;鎖緊定位銷及定位塊; 標準：調整焊接夾具橫向和正向定位，使焊頭完全置于極耳中間同時保證焊印面積完全與Tab重合。
3,參數調整： 按規定的參數范圍調節超聲波焊接機參數; 標準：依照下面的焊接常見問題處理方法進行參數優化。
